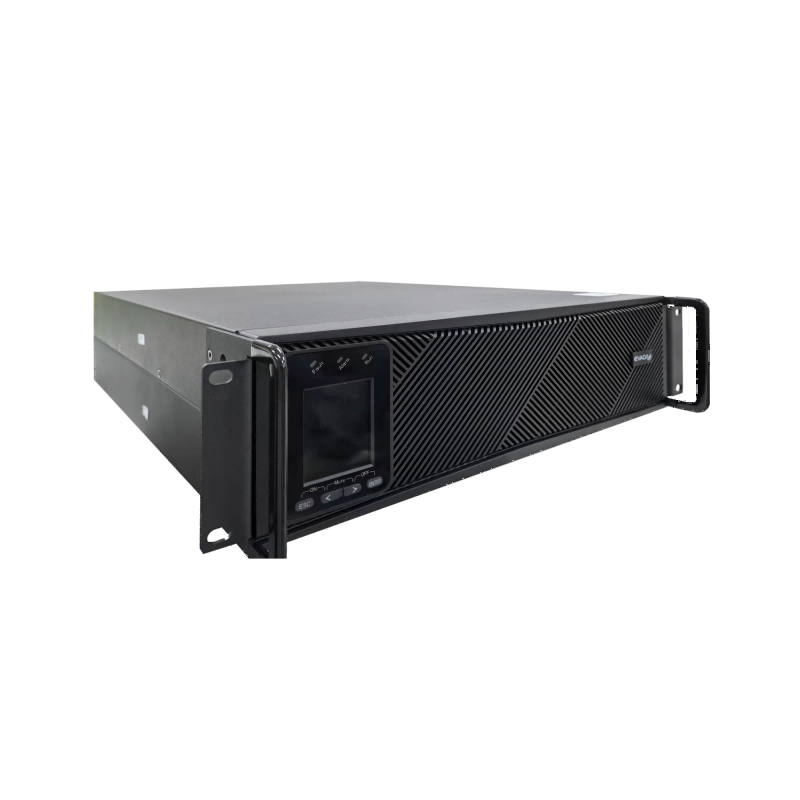

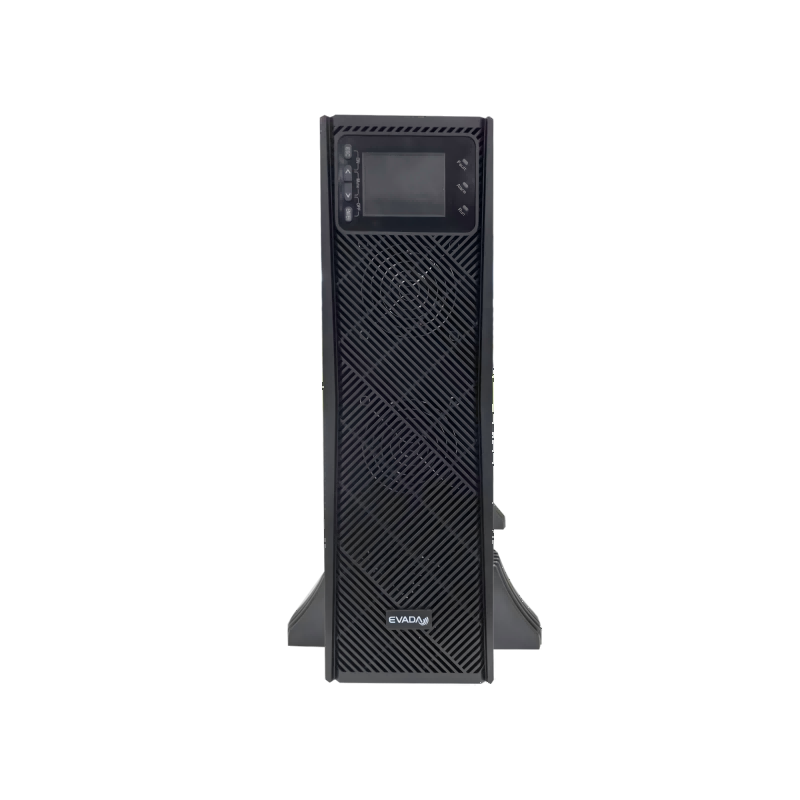

SOBRE OS UPS ONLINE DE ALTA FREQUÊNCIA PARA MONTAGEM EM RACK DA SÉRIE DTH33-R
OSérie EVADA DTH33-Ré uma nova geraçãoUPS online de alta frequênciasolução que oferece proteção de energia confiável e eficiente para ambientes de missão crítica. Projetada para versatilidade e desempenho, estaUPS trifásicoO sistema foi projetado para aplicações como telecomunicações, instituições financeiras, transporte público, serviços de internet e muito mais. Com capacidades que variam de 10 kVA a 20 kVA, oDTH33-Ré o seu idealUPS para montagem em rackPara soluções de energia de reserva compactas, escaláveis e inteligentes.
Aplicações:Correios, telecomunicações, finanças, internet, títulos mobiliários, transporte público, etc.
◆RECURSO
Configuração flexível de entrada/saída
Este sistema de alimentação ininterrupta suporta uma ampla variedade de configurações de energia:
• Entrada trifásica / saída trifásica
• Entrada trifásica / saída monofásica
• Entrada monofásica / saída monofásica
Essa flexibilidade permite que o DTH33-R se integre perfeitamente a diversas infraestruturas de energia, tornando-o uma solução preparada para o futuro, tanto para novas instalações quanto para atualizações de sistemas.
Principais recursos de desempenho
•Eficiência de 96%em operação com rede elétrica, reduzindo significativamente os custos operacionais.
• Fator de potência de saída:1.0
•UltrafinoDesign do chassi, economizando até 50% de espaço no gabinete.
• Capacidade paralela de até4 unidades, permitindo redundância de energia escalável
•Modo ECOpara otimizar a economia de energia em condições de rede de alta qualidade.
Segurança e Manutenção
•Proteções contra sobrecarga, curto-circuito e sobretemperatura.
•Senha de inicializaçãoopção para impedir operação não autorizada
•Exibição do código de falhapara resolução de problemas rápida e precisa
•Compensação de temperatura da bateriaprolongando a vida útil da bateria
•Monitoramento do interruptor de bypass de manutenção e do disjuntor de saídapara informações em tempo real e segurança durante o serviço.
◆OUTROS

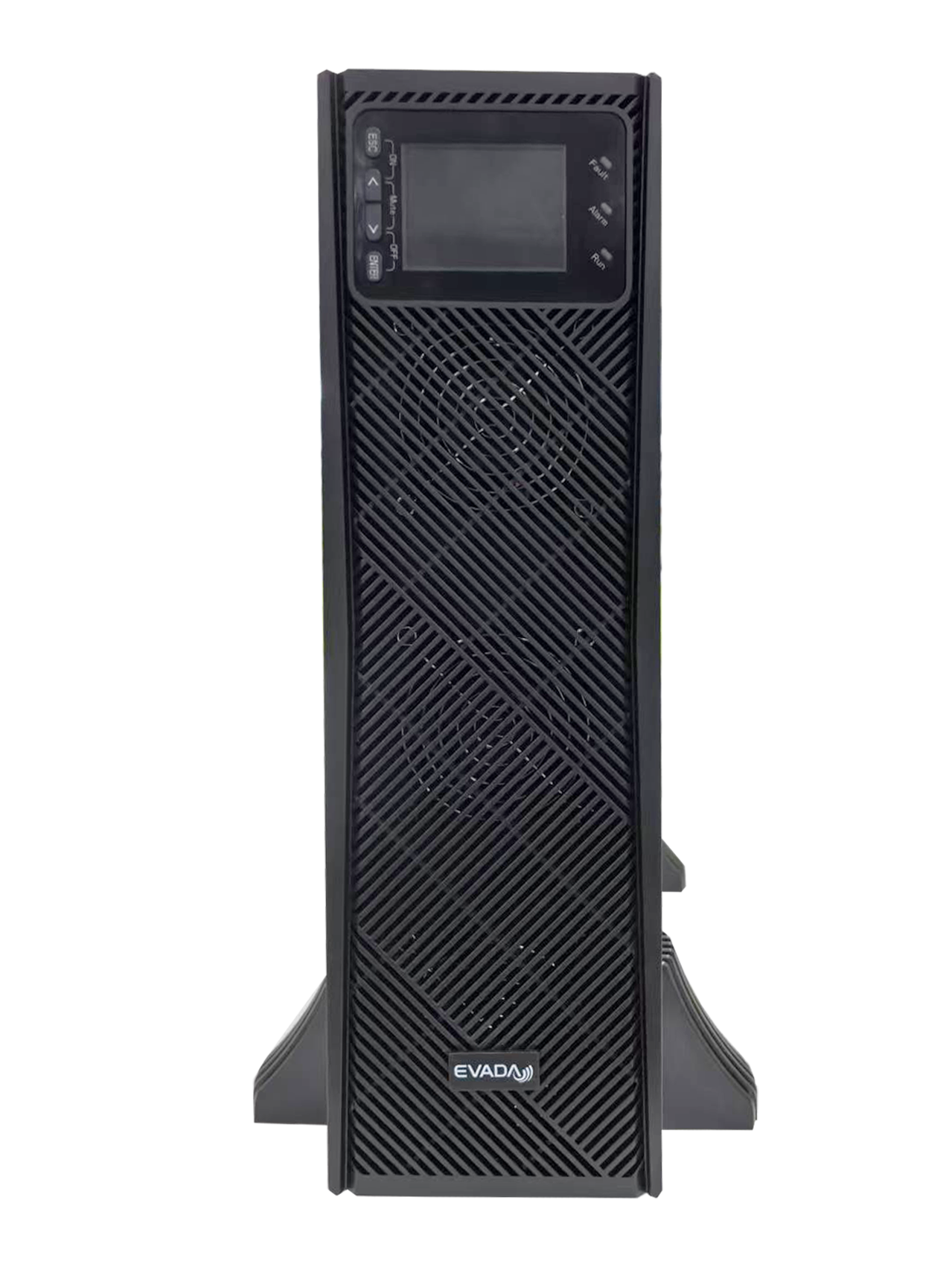

Tela LCD com sensor de gravidade e luzes de LED indicando o status.

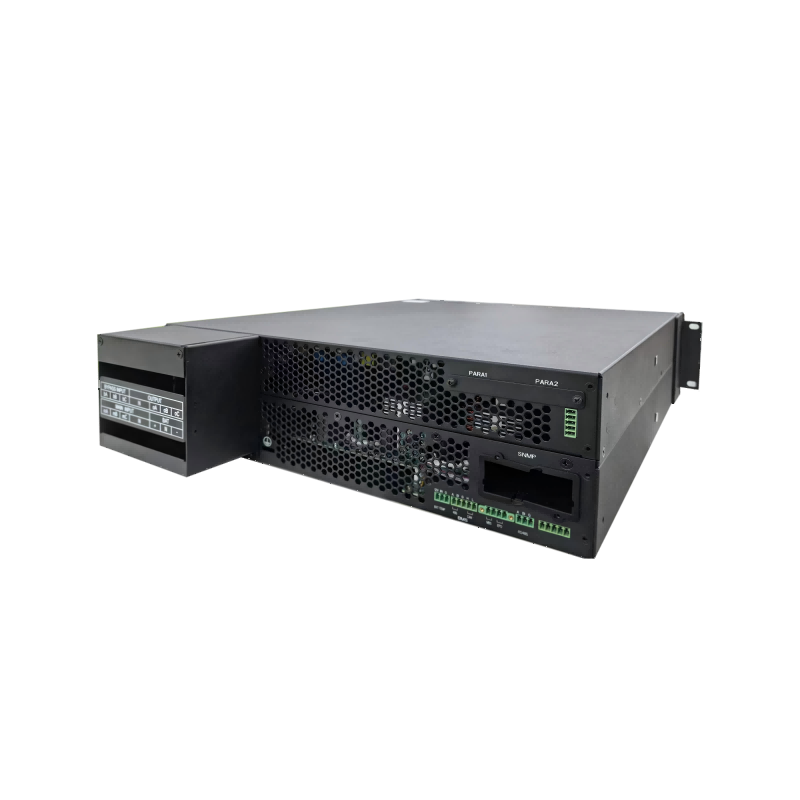

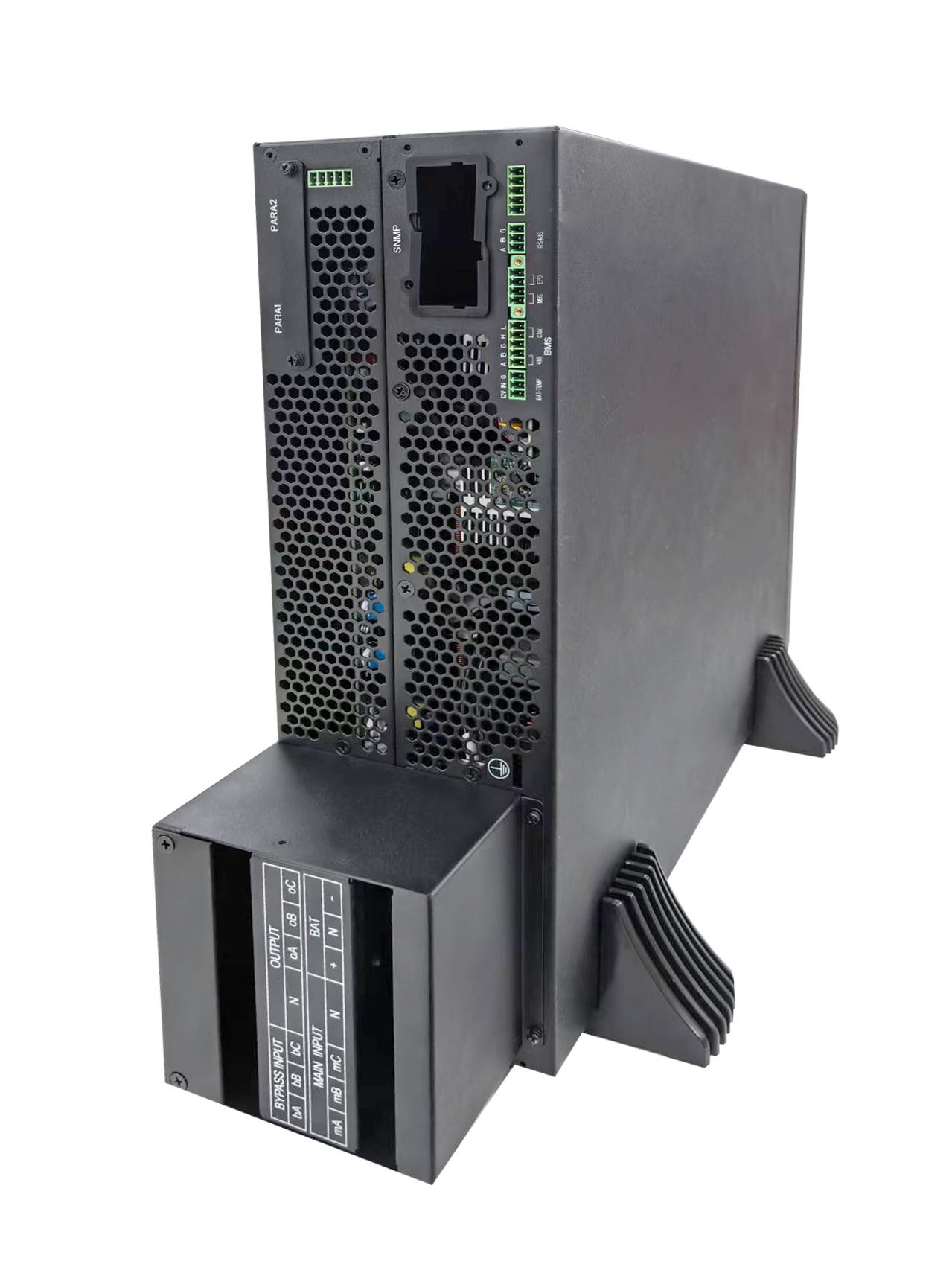

Interfaces RS232, RS485, EPO e BMS (opcional)
ESPECIFICAÇÃO
| Modelo | DTH33-10KRL | DTH33-15KRL | DTH33-20KRL |
| Capacidade | 10 kVA | 15 kVA | 20 kVA |
| Entrada | |||
| Padrões de entrada e saída | Entrada em 3 fases, saída em 3 fases (padrão); entrada em 1 fase, saída em 1 fase; entrada em 3 fases, saída em 1 fase | ||
| Tensão nominal | 208/220/230/240 Vca (1P+N+PE); 380/4--/415 Vca (3P+N+PE) | ||
| Faixa de tensão | 80-280 Vca (tensão de fase) | ||
| Faixa de frequência | 40-70 Hz | ||
| Fator de potência | ≥0,99 a 100% de carga | ||
| THDi | ≤3% a 100% de carga linear; ≤5% a 100% de carga não linear | ||
| Saída | |||
| Tensão nominal | 208/220/230/240 Vca (1P+N+PE); 380/4--/415 Vca (3P+N+PE) | ||
| Precisão da tensão | <1% | ||
| Fator de potência | 1.0 | ||
| Frequência de saída | 50/60 Hz ± 0,1 | ||
| THDu | ≤1% a 100% de carga linear; ≤4% a 100% de carga não linear | ||
| Hora de mudança | 0ms | ||
| Sobrecarga | <115%, teste longo; 115%-130%, 15 min; 130%-155%, 1 min; >155%, 200ms | ||
| Ignorar sobrecarga | <130%, teste longo; 130%-155%, 5 min; >155%, 200 ms | ||
| Outras funcionalidades | |||
| Eficiência | >96% (energia da rede elétrica) | ||
| Bateria | Bateria de chumbo-ácido/bateria de íon-lítio (função opcional) | ||
| Unidades de bateria | Por padrão, 32 unidades (28-50 unidades opcionais) | ||
| Corrente de carregamento | 1-10A (por padrão 0,2C) | ||
| L*P*A (mm) | 430*500*130 | ||
| Peso líquido (kg) | 18,5 | 22,5 | |
| Peso bruto (kg) | 22 | 26 | |
| Altitude | 2000 m, com redução de potência de acordo com a norma IEC 62040-3 quando acima de 2000 m. | ||
| Temperatura de trabalho | -5~40℃ | ||
| Umidade | 0~95% sem condensação | ||
| Comunicação | RS485, EPO (remoto, local), BMS, SNMP, contato seco | ||
| Mostrar | Tela sensível ao toque LCD, luz LED, botões de função | ||
| Peças opcionais | Componentes em paralelo, opções de compensação de temperatura da bateria, placa SNMP, contato seco | ||
| Proteção | Sobrecarga na saída, curto-circuito; subtensão, sobretensão da bateria; superaquecimento durante o carregamento, curto-circuito; anomalias na tensão, frequência e sequência de fases da entrada CA; superaquecimento do UPS, falha do ventilador, etc. | ||
| Alarme | Sobrecarga, anomalia na rede elétrica, falhas no UPS, subtensão da bateria, etc. | ||
| *Tensão de entrada abaixo de 176V requer redução de potência nominal. | |||
| *As especificações estão sujeitas a alterações sem aviso prévio. | |||
