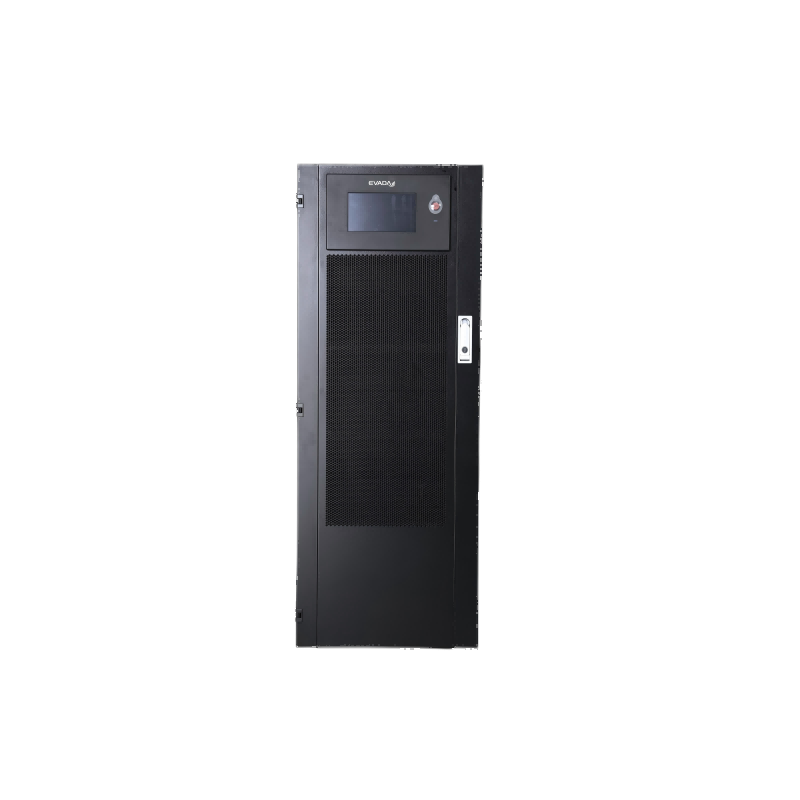

SOBRE O UPS trifásico paralelo on-line DTH33
UPS on-line DTH33 40KVA-120KVAO UPS funciona como uma torre paralela, funcionando simultaneamente como uma bateria reserva trifásica. Dotado de recursos críticos de UPS e capacidades de UPS PFC, ele incorpora a essência de um gerador de energia UPS. O UPS EVADA DTH33 garante não apenas uma distribuição de energia otimizada, mas também um fornecimento estável, aliado a uma utilização ecologicamente correta.
Aplicações: Comunicação, finanças, segurança, data center, equipamentos médicos, dispositivos de controle industrial
◆RECURSO
Tecnologia Avançada
*Ampla faixa de entrada
*Detecção automática de 50/60 Hz
*Tecnologia paralela N+X
*Autoteste automatizado
*Gerador compatível
Flexibilidade excepcional
*30-44 unidadesbateria configurável (com fio neutro)
*5d"-7d"Tela sensível ao toque LCD e leitura de LED
*Partida pela rede elétrica
*Função de partida a frio
Desempenho Verde
*Modo ECO para economia de energia
*UPS PFC, PF de entrada ≥ 0,99
*Comunicação: RS232, RS485, slot para cartão inteligente
◆OUTRO
Configuração paralela N+X
Entrada trifásica, saída trifásica
Solução de eficiência energética para aplicações críticas de energia
Eficiência do modo inversor de até 95%-96%
Ideal para setores como comunicação, finanças, segurança e data centers, etc.
ESPECIFICAÇÃO
| Modelo | DTH33-40KL | DTH33-50KL | DTH33-60KL | DTH33-80KL | DTH33-100KL | DTH33-120KL | |
| Capacidade | 40 kVA | 50 kVA | 60 kVA | 80 kVA | 100kVA | 120 kVA | |
| Entrada | |||||||
| Tensão nominal | 380/400/415 VCA (trifásico + N + PE) | ||||||
| Faixa de tensão | 304~478VAC (tensão de linha) carga total; 208~304VAC (tensão de linha) | ||||||
| Faixa de frequência | 50/60Hz (faixa: 40Hz~70Hz) | ||||||
| Fator de potência | ≥0,99 | ||||||
| THDi | <3% (carga linear de 100%);<5% (carga não linear de 100%) | ||||||
| Saída | |||||||
| Tensão | 380/400/415 VCA (trifásico + N + PE) | ||||||
| Precisão de tensão | ±1% | ||||||
| THDu | ≤2% (carga linear de 100%);≤4% (carga não linear de 100%) | ||||||
| Fator de potência | 1.0 | 0,9 (opcional 1,0) | 1.0 | 0,9 (opcional 1,0) | |||
| Faixa de frequência | Faixa de sincronização | ±0,5Hz,±1Hz,±2Hz,±3Hz (configurável) | |||||
| Modo de bateria | 50Hz±0,1Hz ou 60Hz±0,1Hz | ||||||
| Sobrecarga | 105%~110%, 60 min;110~125%,10 min; 125~150%,1 min;>150%,0,2 s | ||||||
| Fator Criativo | 3:1 (máximo) | ||||||
| Tempo de comutação | (Alimentação principal↔bateria) | 0 ms | |||||
| (Inversor↔bypass) | 0 ms | ||||||
| Eficiência | |||||||
| Modo Inversor | 95% | ||||||
| Bateria | |||||||
| Tensão | Padrão: ±192 VCC, 360 ~ 528 V (30-44 unidades configuráveis) com fio neutro | ||||||
| Sistema | |||||||
| Mostrar | Tela sensível ao toque LCD 7" | ||||||
| Comunicação | RS232, RS485, slot para cartão inteligente*2 | ||||||
| Ambiente | |||||||
| Temperatura de operação | 0~40℃ (a vida útil da bateria será reduzida quando a temperatura for inferior a 25℃) | ||||||
| Umidade | 0~95% (sem condensação) | ||||||
| Altitude | 1000m sem desclassificação, >1000m desclassificação de 1% por 100m | ||||||
| Barulho | ≤60dB@1m | ||||||
| Físico | |||||||
| L*P*A(mm) | 425*780*1200 | 600*800*1600 | |||||
| Peso (kg) | 108 | 135 | 230 | ||||
