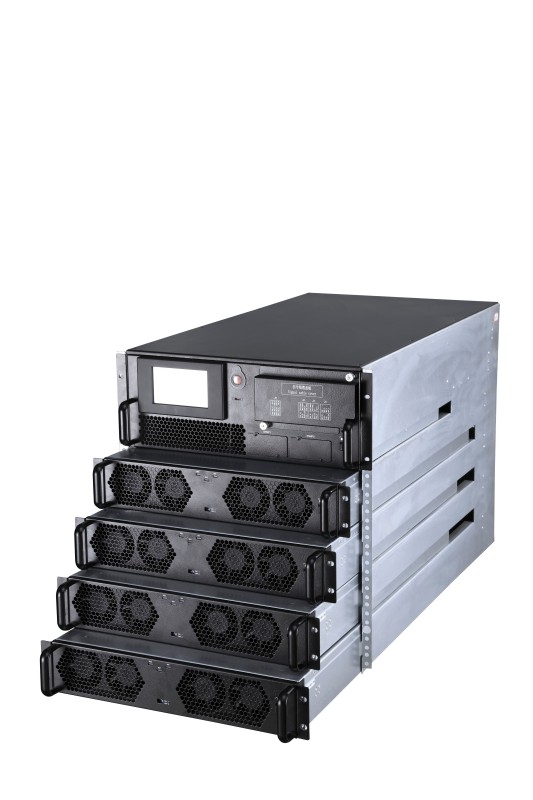

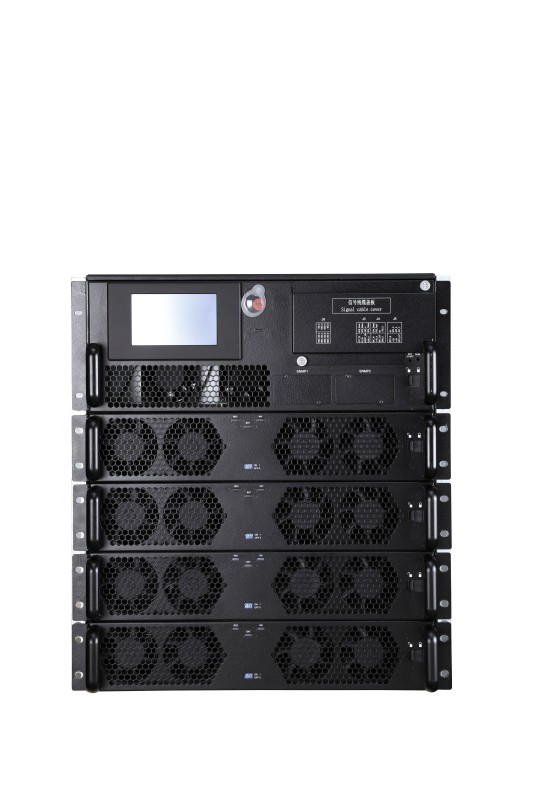

SOBRE O UPS MODULAR DE MONTAGEM EM RACK ONLINE HQ-MR
O UPS modular EVADA HQ-MR Online Rackmount foi projetado para fornecimento de energia online, otimizando a eficiência de espaço com sua configuração de montagem em rack. Este sistema escalável oferece uma robusta capacidade de 20 kVA, com opções que variam de 120 kVA a 150 kVA, garantindo um gerenciamento de energia confiável e eficiente para atender a necessidades diversas e em constante evolução.
Adequado para data center, saúde, finanças, telecomunicações, edifícios comerciais e industriais, equipamentos de controle de processos, etc.
◆RECURSO
Flexibilidade Inteligente
*Módulo de bypass/alimentação com troca a quente
*30-44 unidades de bateria configuráveis
*Design de montagem em rack adequado para gabinete de 19''
*Função de partida a frio
*Tela sensível ao toque LCD colorida
Alta confiabilidade
*Sistema de controle distribuído para módulo de potência
*Ducto de ar isolado para componentes principais
*O BMS monitora as informações da bateria em tempo real
*UPS online: dupla conversão online
Desempenho Verde
*Eficiência de até 96%
*PF de saída = 1
*Modo de bypass de manutenção
*THDi < 3% e PF de entrada > 0,99
◆OUTRO
Oferecendo escalabilidade para fácil expansão ou redução de capacidade
Montável em rack para otimizar a eficiência do espaço
Capacidade: 40kVA/50kVA/80kVA/100kVA/120kVA/150kVA
Topologia: dupla conversão online
ESPECIFICAÇÃO
| Modelo | HQ-MR120 | HQ-MR150 | HQ-MR180 |
| Capacidade nominal | 40 kVA | 50 kVA | 60 kVA |
| Capacidade do módulo de potência | 120 kVA/120 kW | 150 kVA/150 kW | 180 kVA/180 kW |
| Quantidade do módulo de potência | 3 | ||
| Entrada | |||
| Método de fiação | 3 Fases+N+UM | ||
| Tensão nominal | 380/400/415 VCA (linha-linha) | ||
| Frequência nominal | 50/60Hz | ||
| Faixa de tensão | 304~478 VCA*Faixa de tensão (carga total) | ||
| Faixa de frequência | 40~70Hz | ||
| Fator de potência | >0,99 | ||
| THDi | <3% (carga total linear);<5% (carga total não linear) | ||
| Ignorar | |||
| Tensão nominal | 380/400/415 VCA (linha-linha) | ||
| Faixa de tensão | Configuração de fábrica -20%~+15%; configurável, limite superior:+10%,+15%,+20%,+25%; limite inferior:-10%,-15%,-20%,-30%,-40% | ||
| Faixa de frequência | Frequência nominal 50/60 Hz; faixa de frequência pode ser definida ± 0,5 Hz, ± 1 Hz, ± 2 Hz, ± 3 Hz, ± 10 Hz (por padrão) | ||
| Capacidade de sobrecarga | 110% para longo prazo; >150% para 200 ms | ||
| Bateria | |||
| Voltagem da bateria | ±240 VCC (384~528 VCC; 32~44 unidades configuráveis, padrão de 40 unidades) | ||
| Saída | |||
| Tensão nominal | 380/400/415 VCA (linha-linha) | ||
| Frequência nominal | 50/60Hz | ||
| Fator de potência | 1 | ||
| Precisão de tensão | ≤±1,0%@carga balanceada;≤±5,0%@carga desbalanceada | ||
| Precisão de frequência | 50/60Hz±0,01% | ||
| Faixa de rastreamento de frequência | Configurável, ±0,5Hz~±5Hz;±3Hz | ||
| THDu | ≤2%(carga linear de 100%),≤4%(carga não linear) | ||
| Precisão de fase trifásica | 120°±1° | ||
| Fator de crista | 3:1 | ||
| Sobrecarga | <105%, longo prazo; <110%, 60 minutos; 110~125%, 10 minutos; >125~150%, 1 minuto; >150%, 200 ms | ||
| Sistema | |||
| Eficiência do Sistema | ≥96%@modo de dupla conversão, ≥99%@modo ECO | ||
| Mostrar | Tela sensível ao toque LCD 10" | ||
| Fiação | De volta | ||
| Linguagem | Chinês, inglês; opcional: russo, italiano, espanhol, alemão, etc. | ||
| Classe de proteção | IP20 | ||
| Comunicação | Cartão RS232/RS485/SNMP (opcional)/contato seco (opcional) | ||
| Condição de trabalho | Temperatura: 0~40℃; umidade: 0~95℃ (sem condensação) | ||
| Barulho | <60dB a 1 metro | ||
| Altitude | <1000 metros, sem redução de capacidade, >1000 metros, redução de capacidade de 1% se a cada 100 metros for aumentada | ||
| Tipo de gabinete | 3 módulos | ||
| Tamanho | |||
| Sistema L*P*A(mm) | 482,6*850*711(16U) | ||
| Módulo L*P*A(mm) | 440*720*130(3U) | ||
| Peso | |||
| Sistema(kg) | 66 | ||
| Módulo(kg) | 32,5(40kVA)/33,5(50kVA)/35(60kVA) | ||
